UNIHEAT MODULE
POPIS

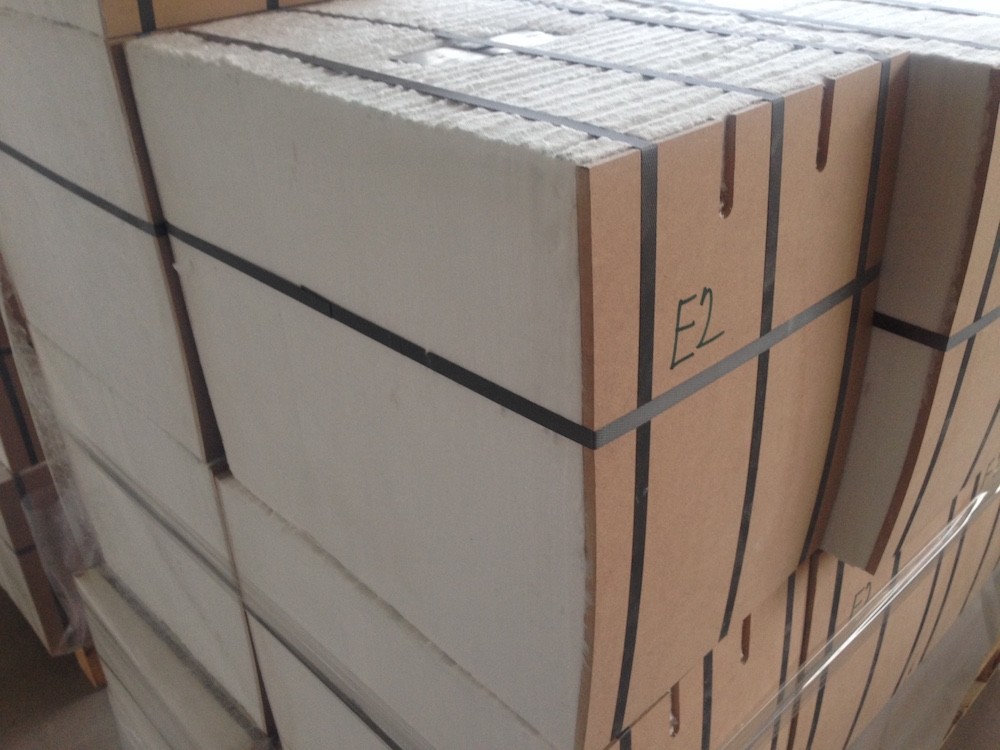

Moduly UNIHEAT MODULE se zhotovují lisováním rohoží z keramického vlákna, což dovoluje dosahovat objemové hmotnosti až 240 kg/m3. Moduly se vyrábějí v mnoha typových rozměrech dle požadavků zákazníka. Vyznačují se jednoduchostí při montáži i případné výměně. Vysoká objemová hmotnost určuje jejich vynikající fyzikální a technické parametry. Moduly se zhotovují jak s integrovanou kotvou, tak i bez ní (to znamená, že se upevňují na vnější kotvy).
TYPY
Modulární bloky se vyrábějí ve třech provedeních (I,U,Z). Odlišují se způsobem kladení keramických vláken.
Standardní rozměry a typy:
Rozměry:
Obj. hmotnost:
Typ
300x300x300 mm
180-240 kg/m3
HPS / HTZ / HP
Technické parametry
| Parametr | HPS 1260 | HTZ 1425 | HP 1600 | |
|---|---|---|---|---|
| Klasifikační teplota | °C | 1260 | 1425 | 1600 |
| Max. teplota použití | °C | 1260 | 1425 | 1550 |
| Max. provozní teplota | °C | 1160 | 1325 | |
| Objemová hmotnost | kg.m-3 | 160-240 | ||
| Lineární smrštění | ||||
| 1100°C (24 ч) | % | < 3 | - | |
| 1300°C (24 ч) | % | < 3 | ||
| Specifické teplo při 1000 °C | kJ·kg-1·K-1 | 1,13 | ||
| Balení | paleta | paleta | paleta | |
| Chemické složení | ||||
| Al2 O3 | 45 - 46 | 33 - 37 | 72 | |
| SiO2 | 51 - 52 | 47 - 51 | 28 | |
| ZrO2 | - | 13 - 19 | | |
| Fe2O3 | % | 0,1 - 0,2 | 0,1 - 0,2 | |
| TiO2 | 0,1 - 0,2 | 0,1 - 0,2 | ||
| Ostatní | < 3 | - | ||
| Tepelná vodivost | ||||
| Objemová hmotnost | 160 kg·m-3 | 220 kg·m-3 | ||
| 530°C | W·m-1 ·K-1 | 0,14 | 0,10 | |
| 810°C | W·m-1 ·K-1 | 0,25 | 0,19 | |
| 1090°C | W·m-1 ·K-1 | 0,35 | 0,28 | |
Способы крепления
Integrovaná kotva standartní DPI-1
ystém, který se osvědčil, a který byl využit při výrobě tisíců modulů. Kotvy jsou vyráběny z ohnivzdorné oceli třídy AISI 304 (pro moduly HPS), a také z ocelí AISI 309, 310, 330 (pro moduly HP, HTZ).

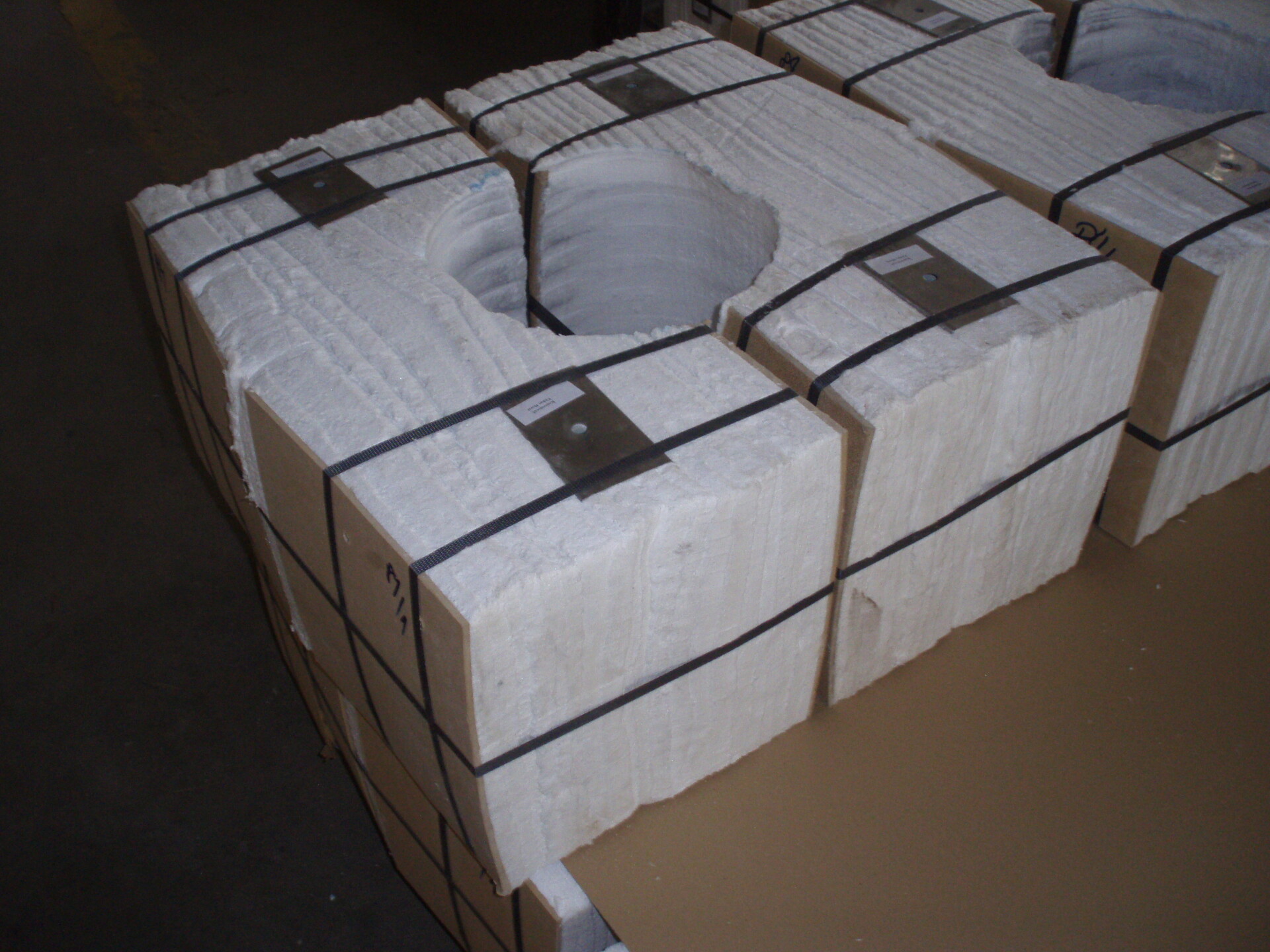

Způsob aplikace: kontaktním svařováním se na plášť připevní svorník, na něj se navleče modul a vnitřkem montážní trubky se zafixuje maticí (modul je zobrazen zadní stranou, která je v kontaktu s pláštěm).
Vnější kotva DPA-1
Vnější kotva DPA-2
Vnější kotva WEA-1
